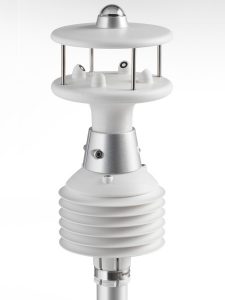

| 產品名稱: | 超聲波風速計 |
| 產品型號: | HD52.3D… |
| 簡介說明: | 測量風速風向(基本型); 還可選擇測量下列參數: 大氣壓力、溫濕度、太陽輻射。 |

|
基本型
|
可選項
|
|||
| 風速風向 | 大氣壓力 | 溫度、相對濕度 | 太陽輻射 | 加熱裝置 |
| HD52.3D | HD52.3D…4… | HD52.3D…17… | HD52.3D…P… | HD52.3D…R |
濕度測量范圍:0…100%RH
分辨率:0.1%
精度:±1.5%RH(0…90%RH),±2%(其他測量范圍)
大氣壓測量范圍:600…1100hPa
分辨率:0.1hPa
精度:±0.5hPa@20℃
太陽總輻射測量范圍:0…2000W/m
分辨率:1W/m
級別:二級日射強度計
該系列風速計均有下列輸出信號:RS232, RS485, SDI-12。 基本型HD52.3D還可以輸出模擬信號(僅可選2路模擬輸出): 0—1V, 0—5V, 0—-10V 或者4—20mA.
選型代碼

HD53LS是低成本2維超聲波靜態風速計,用于測量:
l 風速和風向,風速的UV笛卡爾分量;
陣風(需選擇RS485 MODBUS-RTU輸出的型號)。
l 計算可配置的長達10分鐘的時間段內風速和風向的平均值。
有兩種型號可選:
l HD53LS.A:具有兩個模擬輸出(一個用于風速,一個用于風向),出廠時可選4…20 mA(標準),0…1 V,0…5 V,0…10V之間進行配置(在訂購時指定)
l HD53LS.S:具有RS485 MODBUS-RTU輸出

HD53LS系列的優點:
?沒有活動部件,可減少維護。
?靈敏度高,可檢測到非常低的速度,這是傳統方法無法檢測到的。
?快速簡便的安裝(在?40 mm的桅桿上,可選三腳架上)。
?儀器的低功率允許通過太陽能電池板和電池為遠程安裝。
?帶RS485 MODBUS-RTU輸出的型號允許風速計聯網。
應用:
氣象站
環境監測
農業
體育設施
海洋和港口應用
機場
暖通空調HAVC
建筑
再生能源
建筑自動化
技術參數:
| 風速 | |
| 傳感器類型 | 超聲波 |
| 測量范圍 | 0…50m/s |
| 分辨率 | 0.1m/s |
| 精度 | 0…35m/s:±0.2m/s或者±2%(以比較大的值為準);>35m/s:±3% |
| 風向 | |
| 傳感器類型 | 超聲波 |
| 測量范圍 | 0…359° |
| 分辨率 | 1° |
| 精度 | >1.0m/s:± 2° RMSE |
| 其它參數 | |
| 電源 | 10…30 Vdc(15…30 Vdc: 0…10 V模擬輸出) |
| 功耗 | 26mA@12Vdc |
| 模擬輸出 | HD53LS.A:兩個模擬輸出:一個用于風速,一個用于風向4…20 mA(標準),0…1 V,0…5 V,0…10V(可選)模擬輸出的更新速率是1HZ |
| 數字輸出 | HD53LS.S:RS485 MODBUS-RTU |
| 平均間隔 | 1s到10分鐘 |
| 電氣接口 | M23接頭 |
| 工作溫度 | -20…+55℃ |
| *大風速 | 90m/s |
| 尺寸 | H=179mm,φ=150mm |
| 重量 | 約640克 |
| 外殼材質 | ASA和AISI316 |
| 防護等級 | IP66 |
| 安裝 | 外徑40mm,內徑36mm的桅桿上 |
訂貨號:
| 型號 | 功能及描述 |
| HD53LS.A | 二維超聲波風速計,輸出模擬信號4-20mA |
| HD53LS.V | 二維超聲波風速計,輸出模擬信號0-10V |
| HD53LS.V1 | 二維超聲波風速計,輸出模擬信號0-1V |
| HD53LS.V5 | 二維超聲波風速計,輸出模擬信號0-5V |
| HD53LS.S | 二維超聲波風速計,數字信號輸出RS485 Modbus-RTU |
| 可選項-驅鳥針 | 在型號HD53LS后面加字母K,HD53LSK.X |
型號:HD51.3D4R和 HD51.3D4R-AL
風速高達80 m/s (HD51.3D4R-AL)或85 m/s (HD51.3D4R)
風向
陣風
大氣壓力(內置傳感器)
每10分鐘計算一次平均風速和平均風向
輸出:
RS232、RS485和RS422隔離輸出,NMEA和MODBUS-RTU協議、ASCII協議
2個模擬輸出(風速、風向或笛卡爾U-V)可選4…20 mA, 0…1 V, 0…5 V或0…10 V

應用:
風電場監測
氣象站
樓宇、建筑或橋梁控制
港口、機場
公路、鐵路隧道
]]>| 產品名稱: | 超聲波風速計 |
| 產品型號: | HD2003/HD2003.1 |
| 簡介說明: | 三維超聲波風速傳感器 可測量:風速、風向、U-V-W組成、聲速、音速溫度 其他選項:大氣壓、溫濕度測量功能,光輻射、雨量等 輸出信號:0-20ma,4-20ma,0-1v,1-5v,0-10v,1-5v. 通訊:RS232雙向,RS485單向 |

|
產品簡介
HD2003和HD2003.1三軸超聲波風速計,可以測量風速,風向,U-V-W速度的Cartesian(笛卡兒坐標),聲速和聲溫。本儀器可通過RS232或RS485串口和電腦連接,進行監控和設置。?
HD2003還可以另外測量溫度,相對濕度和大氣壓力。應用 廣泛應用于氣象、軍事、隧道、公路、氣候、安全生產、工業建筑、環保、生態、交通等領域。主要功能: 實時監測風速、風向、UWV速度、聲速、聲溫等 HD2003還可以測量溫度、相對濕度、大氣壓 5個模擬電壓或者電流輸出 標準RS232/485通訊功能 可設置數字輸出率 可設置平均周期,1-60秒,1-60分鐘 自診斷和報告 靈活簡易的演示軟件,教會您如何設置自己需要的參數 自動指北功能低功耗 加熱選項:可以選擇內置加熱器型號防冰雪,以確保在冰雪天氣測量也保持準確 可以選擇外接其它氣象傳感器,如溫度(HD9009TR)、大氣壓(HD9408T)、濕度(HD9009TR)、太陽輻射(LP PHOT,LP PYRA)、雨量(HD2013.2)等 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品名稱: | 超聲波風速計 |
| 產品型號: | HD2003/HD2003.1 |
| 簡介說明: | 三維超聲波風速傳感器 可測量:風速、風向、U-V-W組成、聲速、音速溫度 其他選項:大氣壓、溫濕度測量功能,光輻射、雨量等 輸出信號:0-20ma,4-20ma,0-1v,1-5v,0-10v,1-5v. 通訊:RS232雙向,RS485單向 |

|
產品簡介
HD2003和HD2003.1三軸超聲波風速計,可以測量風速,風向,U-V-W速度的Cartesian(笛卡兒坐標),聲速和聲溫。本儀器可通過RS232或RS485串口和電腦連接,進行監控和設置。
HD2003還可以另外測量溫度,相對濕度和大氣壓力。應用 廣泛應用于氣象、軍事、隧道、公路、氣候、安全生產、工業建筑、環保、生態、交通等領域。 主要功能: 低功耗 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

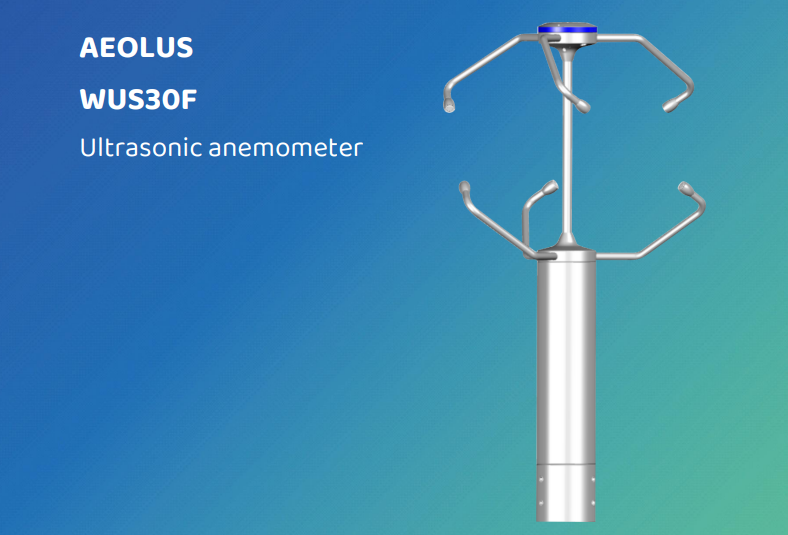

AEOLUS是我們?cè)谌旌颦h(huán)境中進行風力監測的解決方案。適用于以下應用:
除了測量風速和風向外,它還提供了U-V-W笛卡爾分量和陣風值。通過集成加熱功能,它可以防止整個檢測區域(傳感器、手臂和手臂支架)的積雪和結冰,從而在不同環境條件下進行測量。
此外,AISI 316外殼提供耐用性和保護,使其適合在惡劣的條件下進行測量。
同時AEOLUS風速計還集成了大氣壓傳感器。
技術參數:
風速測量范圍:0…85 m/s
分辨率:0.01 m/s
精度: ± 0.2 m/s or ± 2% of measure, 取大值 (0…65m/s)
± 3% of measure (> 65 m/s)
風向測量:0…360°
分辨率:0.1°
精度:± 2° RMSE (2 m/s < 風速 < 65 m/s)± 3° RMSE (風速 > 65 m/s)
聲溫測量范圍:-40…+60 °C
分辨率:0.1 °C
精度:± 1 °C
大氣壓測量范圍:300…1100 hPa
分辨率: 0.1 hPa
精度:± 0.5 hPa (700…1100 hPa) @ 20 °C
±1 hPa (500…1100 hPa) / ±1.5 hPa (300…500hPa) @ T=0…60 °C
儀表供電:12…30 Vdc (15…30 Vdc for 0…10 V
output) / < 8 W
加熱時功耗:24 Vdc ± 10% / 105 W
串口輸出: 隔離RS232, RS485, RS422 ,SDI-12
通訊協議:NMEA, MODBUS-RTU, SDI-12,ASCII
3個獨立的模擬輸出,用于風速和方向或速度- v – w笛卡爾分量。輸出類型:0/4…20ma, 0…1v, 0…5v或0…10v,具體取決于型號。模擬輸出更新速率4hz。
測量間隔時間:1-4HZ
電氣接口:19針M23陽插頭
工作溫度:-40…+70 °C
防護等級:IP 67 (EN 60529)
適應速度:100m/s
重量:約2.6公斤
外殼:AISI 316
安裝:在桅桿上?外部40 mm, ?內部36mm
輸出可選:
AEOLUS風速計滿足以下標準的要求:
配有電腦HD52.3DS軟件,用于配置和顯示實時測量值。
出廠風速計傳感器都經過工廠校準,不需要用戶的額外干預。
AEOLUS三維風速計 訂貨代碼:
| 型號 | 都具有數字接口,其中模擬信號輸出種類有區別 |
| WUS30FA | 0/4…20 mA; RS232、RS485、RS422和SDI-12 |
| WUS30FW | 0…1 V; RS232、RS485、RS422和SDI-12 |
| WUS30FX | 0…5 V; RS232、RS485、RS422和SDI-12 |
| WUS30FY | 0…10 V; RS232、RS485、RS422和SDI-12 |
| 產品名稱: | 大氣壓變送器 |
| 產品型號: | HD9408T BARO/HD9408TR BARO |
| 簡介說明: | 大氣壓力變送器 測量范圍:800…1100mbar / 可要求600…1100mbar 輸出信號:0-1v(標準),可選0-5v,1-6v,4-20ma等 供電:直流12-35vdc Z低使用溫度可達-40℃ 推薦選配靜壓接口(HD9408PS50)和安裝支架(HD9408PS56) |

|
||||||||||||||||||||||||||||||||||||||||||||||
| 可選項: |
| 推薦選配靜壓接口:HD9408PS50 和安裝支架:HD9408PS56 |

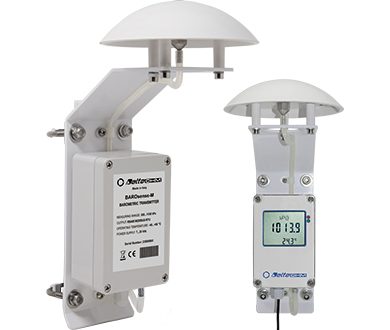

數字輸出,標準的MODBUS -RTU傳輸協議,可以長距離傳輸,將大氣壓傳感器連接到其它傳感器網絡及現有的傳感器網絡。
BAROsense-M采用了的內置了溫度傳感器的壓阻式壓力傳感器,在工廠已經多點校準,擁有良好的穩定性和重復性。

測量范圍:300…1100 hPa。
BAROsens系列大氣壓變送器可選配以下選項:
固定安裝支架和靜壓罩、膠管 ( 選項K);
LCD顯示;
帶2米電纜的溫濕度探頭;
0/4…20 mA 或 0…1V / 0…5 V / 0…10 V 模擬信號輸出 ;
技術參數:
| 傳感器 | 壓阻式 |
| 測量范圍 | 300…1100hPa |
| 分辨率 | 0.1hPa |
| 精度 | ±0.5 hPa (700…1100 hPa) @ 20℃ ±1 hPa (500…1100 hPa) / ±1.5 hPa (300…500 hPa) @ T=(0…60℃) |
| 長期穩定性 | ±1hPa/年 |
| 輸出 | RS485 Modbus-RTU或ASCII專有協議 可選0/4…20 mA 或 0…1V / 0…5 V / 0…10 V |
| 供電 | 7…30 Vdc (功耗4 mA @ 24 Vdc) |
| 連接 | 端子接頭 / PG7 電纜接頭 |
| 工作環境 | -40…+60℃/ 0…100%RH |
| 介質 | 空氣/干燥氣體 |
| 材質 | 聚碳酸酯 |
| 尺寸 | 120 x 80 x 55(不含電纜口) |
| 傳感器 | 壓阻式 |
| 產品名稱: | 高精度大氣壓力變送器 |
| 產品型號: | HD9408.3B高精度大氣壓計 |
| 簡介說明: |
精度大氣壓力變送器 |

| 型號 | HD9408.3B |
| 電源 | 10-30VDC |
| 輸出信號 | 0-20 mA,4-20 mA,0-5Vdc,1-5Vdc;RS485/RS422 MODBUS-RTU;RS232,SDI-12 |
| 測量范圍 | 500…1200 hPa |
| 精度 | ±0.4hPa 全工作溫度范圍內 |
| 熱啟動時間 | 2秒 |
| 響應時間 | 16ms(或用戶要求) |
| 過壓 | 3×FS |
| 傳感器 | 高精度靜壓傳感器 |
| 外殼材質 | 耐腐蝕鋁合金 |
| 電氣接口 | M12 |
| 工作溫度 | -40℃….+85℃ |
| 防護等級 | IP67 |

ENVIROsense是一種環境溫濕度變送器,可選大氣壓測量功能,具有標準RS485 Modbus-RTU輸出??商峁┎煌姹荆喜煌瑧?yīng)用的具體要求:
?氣象/可再生能源:傳感器噴涂合適的涂層,以防止冷凝,污染物和鹽。
?暖通空調/室內:一般室內使用的成本效益。
?潔凈室/高性能:適用于高可靠性和堅固性是關鍵因素的室內環境。
配置與測量
額外輸出兩個可選的額外0…1 V, 0…5 V或0…10 V(取決于型號)模擬輸出,
可配置溫度和相對濕度或露點范圍??捎?jì)算的濕度有很多:露點;濕球溫度、絕對濕度、混合比、比焓、水蒸氣分壓、比濕度、霜點溫度、水以上飽和蒸汽壓、冰以上飽和蒸汽壓。
可選校準報告:可選提供ISO/IEC 17025校準證書。
技術參數:
濕度傳感器:電容
溫度傳感器:pt100
大氣壓傳感器:壓阻式
濕度量程:0…100%
溫度量程:-40…+80℃
大氣壓量程:300…1100℃
濕度分辨率: 0.01%RH
溫度分辨率:0.01℃
大氣壓分辨率:0.1 hPa
溫度精度:±0.1 °C ± 0.1% of 測量值
大氣壓精度: ±0.5 hPa typical @ T=25 °C
±1 hPa (500…1100 hPa) @ T= 全溫度量程范圍
ETS60濕度精度:±1.8% (0…85%) / ±2.5% (85…100%) @T=15…35 °C
ETS68濕度精度:: ±1.2% (0…85%) / ±2% (85…100%) @T=5…50 °C
ETS80濕度精度: ±1.5% (0…90%) / ±2% (90…100%) @T=15…35 °C
工作溫度:-40…+80°C / 0…100% RH
輸出信號:RS485 Modbus-RTU或ascii專有協議,可選2個模擬信號0…1v, 0…5V或0…10v(取決于型號)輸出溫度和濕度
電源:7…30vdc(除ETSxxM9x)或4.5…16vdc(僅ETSxxM9x) RS485輸出
10…30vdc用于0…1v和0…5V模擬輸出,15…30vdc用于0…10v輸出
功耗:1.2 mA @ 24 Vdc(除ETSxxM9x外),3 mA @ 5 Vdc(僅ETSxxM9x)
連接:4極M12 (ETSxxM0…/ETSxxM9…),8極M12 (ETSxxMW…/ETSxxMX…/ ETSxxMY…)
重量:約30 g
材料:PBT
防護等級:IP65
尺寸圖:

訂貨選型表:
