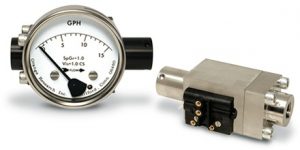

美國OrangeResearch指針式低流量流量計2021FG/2021FGS/2021FS系列流量計|流量開關
氣體流量計的量程范圍很大，可測量的范圍為5~100SCFM。精度為2%FS，其應用很廣泛。
工作原理如下：其帶有兩個不同類型的流量傳感器：可變面積的孔（應用較多）和固定面積的孔（靈敏度更高）
可變面積的孔分布在一個與彈簧相連的Delrin錐體上?？追植荚阱F體槽的內部，它是感受氣體流量的組件?？酌娣e正比于流量的變化。固定面積的孔與一個感受流量的膜相連。
以上兩種標準傳感器都與指示器相連，指示器與流量隔離。
當磁體傳感器接近舌簧開關時，開關就會動作。開關在出廠時變被設置，但其也可以現場進行調節。
當用于高電流時，應選用繼電器。我們的霍爾效應變送器根據連續的過程輸出提供不同的輸出。具體細節可參考我們的目錄。
優點：
1，可讀性好
表盤設置簡單易讀，表盤可以遠距離現場閱讀。相比之下，轉子流量計的刻度就不容易閱讀。轉子流量計的柱形主體在一些角度和光照條件下也很難閱讀。
我們?yōu)榉奖憧蛻舻男枰峁┑牧N表盤直徑。
2，安裝沒有角度限制
3，可在高的線壓下工作
|
型號
|
?2020系列

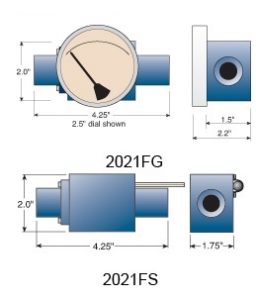

2021FG表，2021FS開關，2021FGS表+開關，2023FS開關NEMA-4外殼，2023FGS表+開關 NEMA-4外殼
|
2220系列
2221FG表，2221FS開關，2221FGS表+開關，2223FS表，2223FS NEMA-4外殼
2223FGS 表+開關NEMA-4外殼
|
2320系列
2321FG表，2321FS開關，2321FGS表+開關2323FS表+開關NEMA-4外殼
2323FGS表+開關 NEMA-4外殼
|
|
標準量程
|
SCFM
|
1.5~5
|
1.5~10,2~15,2~20,3~25
|
3~30,4~40,5~50,5~75,10~100
|
|
SLPS
|
0.8~2.4
|
0.75~5,1~7,1~9,2~12，
|
1~14,2~18,3~25,4~36,6~45
|
|
SLPM
|
60~140
|
40~280,60~560,70~700
|
100~850
|
|
Nm3/hr
|
3~8
|
3～15,3~25,3~30,4~40
|
5~50,5~80,10~90,15~125,20~150
|
技術參數：
精度：±2%
重復性：1%
壓降：2020系列 5PSID
2220系列1-4PSID
2320系列 2-5 PSID
Z大工作壓力：2020系列 3，000PSIG
2220系列3，000psig (可選5，000PSIG)
2320系列 3，000psig (可選5，000PSIG)
輸入/輸出端口：2020系列? 1/4NPT
2220系列? 1/4NPT
2320系列? 1/2NPT
Z高溫度?：?表? 200°F
????????? 開關? 175°F
標準校驗液體：空氣@100PSIG,? 70°F
選型：Orange公司的編號系統將公司產品分類編號，以便用戶可以收到所需的產品。請從以下的八個目錄中每個目錄選出一個項目即可。
Model no.__porting__body__dial diam.__dial case__switch__range__option__??
選型舉例:2221FGS-1A-2.5L-A-2-15SCFM-8B
1.??????類型：2021FG，2021FS，2021FGS，2023FS,2023FGS,2221FG，22221FS，2221FGS， 2323FS，2323FGS，2321FG，2321FS，2321FGS，2323FS，2323FGS
2.??????端口：
1—????? 在線式
3.主體材料
A——陽氧化鋁
C——316不銹鋼
4．表盤直徑（只適合FG，F(xiàn)GS模型）
2.5”? 3.5 ”?? 4.5 ”?? 6.0”
5．表盤類型（只適合FG，F(xiàn)GS和FGT模型）
L___玻璃框
F——法蘭打孔
B___機械(n/a 2.5”)——標準選項
6．開關類型（表或表–開關）
A—SPST N.O(A-A——兩個開關)
B—SPSTN .C(B-B——兩個開關)
C—SPDT(C-C——兩個開關)
R2—繼電器(標準:115VAC線圈)
T1—變送器（只適合FGT模型）
7.量程（FG，?FGS模型）
8.選項
4—特殊校準（氣體,壓力,溫度）
5—塑料鏡頭
6—液體填充表盤
7—從指針
8—空氣標準(100PSIG, 70°F)
薄膜和O形圈密封（可選）
B=Buna（丁納橡膠）標準
E=EPDM（三元乙丙橡膠）
F=Fluorosilicone（氟硅氧烷）
V=Viton
