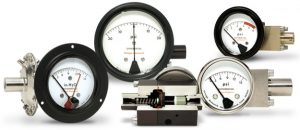

測量較小差壓，可選擇兩種隔膜差壓儀表，1516系列和1831及1833系列。1516系列帶有體積較小的隔膜可測量程為0-1到0-50PSID的差壓；1831和1833系列帶有面積較大的隔膜可測量程為0-5’’H2O到0-8psid.
隔膜結構減少了高低壓之間的流體移動.
1831系列配有一個或兩個舌簧開關，1516系列和1833系列帶有NEMA-4外殼和舌簧開關或DPDT繼電器?？商峁〣ura-N隔膜和靜態(tài)密封，其它的材質也可以選擇。標準的端口是嵌入式1/4NPT。對于一些特殊的應用，1516系列可以提供一些可選擇的端口。精度為量程的±2%。
活塞-磁鐵與隔膜組裝起來其作用相當于一個差壓傳感器。作用在隔膜上的壓力變化引起了活塞-磁鐵的運動，并且其運動距離正比于這個壓力變化?；钊?磁鐵的運動引起了磁性指針的運動，指針將指示差壓值。活塞-磁鐵的運動也會引起開關的動作（報警和過程控制）?？烧{彈簧可以將指針設置到零點并且決定量程。
當介質為粘性液體或者化學制品時，隔膜密封（不是由OR公司提供）可以將差壓表和液體分離。Z小的隔膜尺寸是0.80立方英尺。
1516系列：帶有一個面積較小的隔膜，適合測量高線壓下的小差壓，可與通氣孔，文氏管和皮托管配合使用。其外殼可以是氧化鋁或316不銹鋼，工作線壓可高達1500psig。開關和表-開關系列帶有一個或兩個舌簧開關或一個DPDT繼電器，外殼為NEMA-4防水，防油防塵材質。
1831系列：旋轉隔膜增加了對于小壓差的敏感性，其Z小可測量的壓差為0-5H2O。1831系列的外觀為鋁或316不銹鋼，嵌入式端口——表和表-開關，可選單個或兩個外部安裝舌簧開關。
1833系列：與1831系列類似，這種系列的表或表-開關也帶有旋轉隔膜。其外觀可選擇防水，防油，防塵NEMA-4開關外殼帶有1/2NPT電子管道連接?？商峁┮粋€或兩個SPST或DPDT開關。
|
型號
|
?? 類型
|
差壓范圍
|
Z大線壓（psig）
|
|
1516DG
|
表
|
0~1—0~50psid
|
1500
|
|
1516DS
|
開關#
|
0~1—0~50psid
|
1500
|
|
1516DGS
|
表—開關#
|
0~1—0~50psid
|
1500
|
|
1831DG
|
表
|
0~5H2O—0~8psid
|
100*，150**
|
|
1831DS
|
開關#
|
0~5H2O—0~8psid
|
100*，150**
|
|
1831DGS
|
表-開關#
|
0~5H2O—0~8psid
|
100*，150**
|
|
1833DS
|
開關##
|
0~5H2O—0~8psid
|
100*，150**
|
|
1833 DGS
|
表-開關##
|
0~5H2O—0~8psid
|
100*，150**
|
選型：Orange公司的編號系統(tǒng)將公司產品分類編號，以便用戶可以收到所需的產品。請從以下的八個目錄中每個目錄選出一個項目即可。
| ?Model? no.–porting–body–dial diam.–dial case–switch–range–option–?? |
選型舉例:1831DGS-1A-2.5L-A-0-5psid-2V
1.?Model? no–類型：1516DG? 1516DS? 1516DGS? 1831DG? 1831DS? 1831DGS 1833DS????? 1833DGS
2.porting–端口：（1/4NPT）
????????????????? 1－嵌入式(標準)
????????????????? 4—背面(n/a 1831，1833)
????????????????? 3—底部(n/a 1831，1833)
3.body–主體材料
????????????? A——陽氧化鋁
??????????????C——316不銹鋼
????????????? E——銅(n/a 1831，1833)
4．dial diam.–表盤直徑（只適合PG和PGS模型）
???????????????????????? 2.5”? 3.5 ”?? 4.5 ”?? 6.0”
5．dial case–表盤類型（只適合PG和PGS模型）
??????????????????????? L___玻璃框
??????????????????????? B——機械(n/a2.5”)——標準選項
??????????????????????? F——法蘭打孔(n/a 1533)
??????????????????????? C——卡箍(n/a2.5”， n/a 1533)
6．switch–開關類型（表或表-開關）
??????????????????? A—SPST N.O(A-A——兩個開關)
??????????????????? B—SPSTN .C(B-B——兩個開關)
??????????????????? C—SPDT(C-C——兩個開關)
??????????????????? R2—繼電器(標準:115VAC線圈)
7.range–量程
8.option–?選項
????????????????? 1—1/2NPT端口
??????????????????2—塑料鏡頭
????????????????? 3—液體填充表
??????????????????4—follower指針
????????????????? 5—磁鐵和彈簧（有聚四氟乙烯涂層）
???????????????? O形圈密封（可選）
????????????????????? B=Buna（丁納橡膠）
????????????????????? E=EPDM（三元乙丙橡膠）
??????????????????????F=Fluorosilicone（氟硅氧烷）
????????????????????? V=Viton
