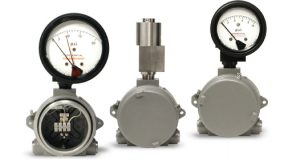

防爆差壓儀表應用于包含有害氣體，汽油或者顆粒的環境中。開關和電氣連接裝置被固定在擁有UL，CSA，F(xiàn)M，或CENELEC防爆認證的外殼里。鋁主體有兩個安裝凸片，一個3/4NPT電氣管道端口，其可以滿足以下規格：等級I ，Gr . B，C，&D; 等級II, Gr .E , F, &G;還有等級III.它們也滿足NEMA3,4X,7,9,&12標準.
這類儀表可以帶有一個或兩個SPST或SPDT舌簧開關.對于線圈電壓也可以選擇DPDT繼電器.雙開關構造在限位控制中可以設置高、低動作點。大部分舌簧開關都可現場調節。
B型表（表盤類型）適合墻面安裝；安裝F型表需使用安裝附件（表盤尺寸為41/2?或6）可以進行面板安裝；帶有繼電器或表盤尺寸是31/2的儀表不能鑲嵌安裝。儀表都可用于戶外工作。
工作原理
如16頁左圖所示：低壓端口和高壓端口產生的壓力差引起了活塞或膜狀傳感器以一定于這個壓力差的比例移動，與膜狀傳感器相連的一級磁鐵也會以一定于這個壓力差的比例移動。
一級磁鐵的運動將會引起旋轉磁鐵的運動，旋轉磁鐵會帶動指針指示壓差。在處理液體的過程中，液體與刻度盤和開關罩是隔離的。
位于壓力管底部的二級磁鐵也會隨著膜狀傳感器的運動而運動。安裝在壓力管外部的舌簧開關的開和關是由二級磁鐵控制的。
1204系列：活塞傳感器一般是陽氧化鋁或是316類型的不銹鋼主體。儀器可在線壓高達5000PSI和差壓高達100PSID的情況下工作。
1304系列：與1204系列相同，儀器可承受的線壓高達5000PSI，其差壓可承受1000PSID。
1504系列：旋轉膜的使用排除了高壓室和低壓室之間的液體移動，但是仍然允許高壓和高壓差。陽氧化鋁或是316類型的不銹鋼主體。
1514系列：旋轉膜的使用增加了其對壓差變化的敏感性，Z低可以達到0-1PSID。標準的陽氧化鋁或是316類型的不銹鋼主體。
1804系列：其使用了一個很大的旋轉膜來增加其敏感性，所以其可以測量非常低的壓差。其在線壓高達150PSIG的情況下可測0—5H2O的低壓差。陽氧化鋁或是316類型的不銹鋼主體。
|
型號
|
?? 類型
|
差壓可選擇范圍
|
Z大線壓
|
|
1204PS
|
開關
|
0-5—1-100psid
|
5000
|
|
1204PGS
|
表—開關
|
0-5—1-100psid
|
5000
|
|
1304PS
|
開關
|
0-125—1-1000psid
|
5000
|
|
1304PGS
|
表—開關
|
0-125—1-1000psid
|
5000
|
|
1504DS
|
開關
|
0-5—1-300psid
|
3000
|
|
1504DGS
|
表—開關
|
0-5—1-300psid
|
3000
|
|
1514DS
|
開關
|
0-5—1-50psid
|
1500
|
|
1514DGS
|
表—開關
|
0-5—1-50psid
|
1500
|
|
1804DS
|
開關
|
0-5H2O—1-8psid
|
100*，150**
|
|
1804DGS
|
表—開關
|
0-5H2O—1-8psid
|
100*，150**
|
*鋁主體?? **不銹鋼主體
??????????????
怎樣定貨：美國Orange公司的編號系統將公司產品分類編號，以便用戶可以收到所需的產品。請從以下的八個目錄中每個目錄選出一個項目即可。
| ?Model? no.–porting–body–dial diam–dial case–switch–range–option– |
1.Model? no.–類型：1204PS，1204PGS，1304PS，1304PGS，1504DS，1504DGS，1804DS，1804DGS
2.porting–端口：（1/4NPT）
???????????????? 1—側面???????? 2—后面
3.body–主體材料
?????????????? A—陽氧化鋁????? B—316類型的不銹鋼主體。
4．dial diam–表盤直徑（表或表-開關）
??????????????????????? 3.5”?? 4.5 ”? ?6.0”
5．dial case–表盤類型（表或表-開關）
??????????????????????? B——機械
??????????????????????? F——邊緣打孔
6．switch–開關類型（表或表-開關）
?????????????????? A—SPST N.O(A-A——兩個開關)
???????????????????B—SPSTN C(B-B——兩個開關)
?????????????????? C—SPDT(C-C——兩個開關)
?????????????????? R1A—一個繼電器
?????????????????? R1D—兩個繼電器
7.range–量程
8.option–選項
???????????????? 1—1/2NPT端口
???????????????? 2—塑料鏡頭
???????????????? 3—液體填充表盤
???????????????? 4—從指示器
???????????????? 5—磁鐵和彈簧有聚四氟乙烯涂層
??????????????? 隔膜和環狀密封（可選）
??????????????????? B=Buna（丁納橡膠）
????????????????????E=EPDM（三元乙丙橡膠）
??????????????????? F=Fluorosilicone（氟硅氧烷）
??????????????????? V=Viton
