?活塞型差壓儀表廣泛應用于液體的測量中。其尤其適合于高低壓間輸入密封要求不是很好的情況下。當介質為空氣或氣體時,或者輸入有零漂的情況下,應選擇隔膜型。開關。其特點是可測量高線壓。
???? 1203和1303系列表開關帶一個或兩個單刀單擲或單刀雙擲開關也可以NEMA-4外殼并帶一個雙刀雙擲繼電器。1201表-開關也可以帶一個單刀單擲或單刀雙擲的外部安裝開關。標準的密封材質是丁納橡膠-N,其它的材質也可以選擇。標準的端口為1/4嵌入式NPT;其它的端口類型也可以選擇。精度為量程的±2%
????? 活塞和磁鐵組裝起來其作用相當于一個差壓傳感器。作用在活塞-磁鐵上的壓力變化都將引起磁鐵移動,移動距離與壓力變化成正比。指針磁鐵將會跟隨活塞-磁鐵旋轉并在表盤上指示差壓。在控制系統的應用中,活塞-磁鐵的運動也會引起開關的運動?;钊诖蚰タ字羞\(yùn)動并配有聚四氟乙烯塑料密封件來防止高低壓間的液體移動??烧{(diào)彈簧可以將指針設置到零點并且決定量程。
![]() ?

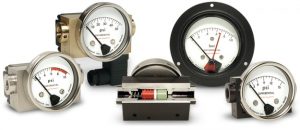

![]() 1201系列:基本類型,主體和濕材可以是氧化鋁,316不銹鋼或者銅。可以測量的線性壓力高達3000psig??蛇x的PVC主體可達100 psig。其開關模型是帶有一個單刀單擲或單刀雙擲開關。
1202系列:與1201的很多特點相同,1202可以測量的線壓高達5000 psig。
1203系列:其設計防水防油防塵,NEMA-4開關外殼帶有1/2NPT的電子管。可提供一個或兩個單刀單擲或一個單刀雙擲
1301系列:其可測量高差壓,表的主體可以是陽氧化鋁或316不銹鋼。
1303系列:與1301相同,其設計也防水防油防塵,NEMA-4開關外殼帶有1/2NPT的電子管??商峁┮粋€或兩個單刀單擲或一個單刀雙擲開關。
技術參數:
選型:Orange Research公司的編號系統將公司產品分類編號,以便用戶可以收到所需的產品。請從以下的八個目錄中每個目錄選出一個項目即可。
Model?No.__Porting__Body__Dialdiam.__Dialcase__Switch__Range_???-Option__??
選型舉例:1201PGS-1A-2.5L-A-0-50psid-2V
1.?????類型:1201PG 1201PS 1201PGS 1202PG 1203PS??1203PGS? 1303PG? 1303PGS
2.????(1/4NPT)端口:
1—在線式(標準)???????
4—背面(n/a 1203, 1303)
3—底部(n/a 1203, 1303)
3.主體材料
A——陽氧化鋁?????
C——316不銹鋼
D——PVC(Z大線壓100psi)
E——銅
4.表盤直徑(只適合PG和PGS類型)?
2.5”? 3.5?”?? 4.5?”?? 6.0”
5.表盤類型(只適合PG和PGS類型)
B——機械(n/a2.5”)—標準選項
F——打孔的法蘭
C——卡箍(只適合1201和1301)
6.開關類型(表或表-開關)
A—SPST N.O(A-A——兩個開關)
B—SPSTN .C(B-B——兩個開關)
C—SPDT(C-C——兩個開關)
R2—繼電器(標準:115VAC線圈)
7.量程(PG和, PGS)從下表中找
8.選項
1—1/2NPT端口
2—塑料鏡頭
3—表盤填充液
4—follower指針
5—磁鐵和彈簧有聚四氟乙烯涂層
O形圈密封(可選)
B=Buna(丁納橡膠)
E=EPDM(三元乙丙橡膠)
F=Fluorosilicone(氟硅氧烷)
V=Viton
|
||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
?![]() |
?![]() |
?![]() |
